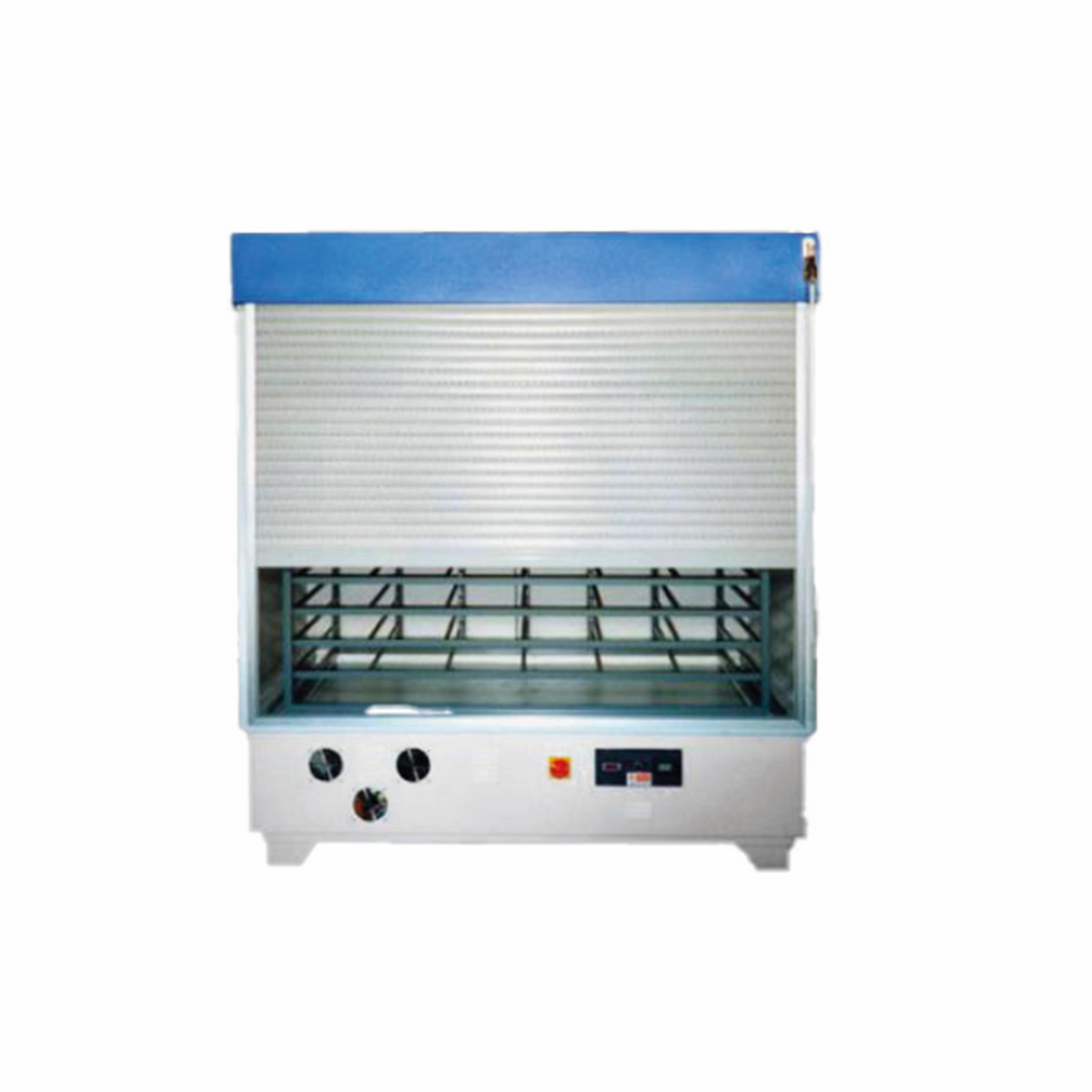

FORNO POLIMERIZZATORE RS

Forno essiccatore-polimerizzatore per l’essiccazione del quadro dopo l’applicazione dell’emulsione o per la polimerizzazione dello stesso dopo l’applicazione degli indurenti.   PRODOTTI CONSIGLIATI Emulsioni serie CERAGEL e indurente GELHARD HD   CARATTERISTICHE TECNICHE Struttura in acciaio verniciato Pareti esterne completamente coibentate Tapparella ad apertura e chiusura automatica in alluminio coibentato Temperatura massima di esercizio 100°C Completo di cremagliera interna con 10 ripiani per il posizionamento di telai di qualsiasi dimensione Termostato con display digitale L’essiccazione o la polimerizzazione avviene tramite ventilatori ad aria calda Diversi modelli o dimensioni sono disponibili su richiesta

CODE

 NAME

MODEL

USEFUL SIZE OF

SHELVES MM.

OVERALL DIMENSIONS MM.

AQSFOEP135100

ROLLER SHUTTER KILN 10 SHELVES

RS 1351

1350X1000

MM. 1730X1230X2100 H.

AQSFOEP200120

ROLLER SHUTTER KILN 10 SHELVES

RS 2012

2000X1200

MM. 2500X1430X2100 H.



Questa macchina è utile per esporre, sotto lampada alogena UV 5000 o 7000 Watt, i telai serigrafici.



CARATTERISTICHE TECNICHE

Struttura in acciaio verniciato; apertura del sistema a libro;

Per il funzionamento è necessaria aria compressa 6/8 BAR;

Il cristallo è sostenuto da una struttura in metallo.

Completo di pompa per vuoto elettrica;

Alimentazione: 220 v – 50 Hz



CODE

NAME

MODEL

USEFUL

FRAME SIZE CM.

OVERALL DIMENSION CM.

AQSTP7010

PNEUMATIC PRESS

TP-0710

70X100

90X155

AQSTP1014

PNEUMATIC PRESS

TP-1014

100X140

120X195

AQSTP1216

PNEUMATIC PRESS

TP-1216

120X160

140X215

AQSTP1518

PNEUMATIC PRESS

TP-1518

150X180

170X235

AQSTP1525

PNEUMATIC PRESS

TP-1525

150X250

170X305

AQSTP2030

PNEUMATIC PRESS

TP-2030

200X300

220X355





Viene utilizzata per rimuovere l’acqua in eccesso dopo lo sviluppo di schermi piani o per la pulizia dei residui di applicazione di catalizzatori/indurenti o rivestimenti protettivi nel processo di finitura dello schermo stesso.



CARATTERISTICHE TECNICHE

La pompa di aspirazione è composta da tre parti:

– Motore girante canale a 150 mc/ora;

– Corpo centrale con sportello apribile che permette l’estrazione del contenitore che raccoglie i rifiuti in ingresso;

– Una pala di aspirazione in ferro zincato può essere fornita in due misure principali: 24 e 40 cm.



ALIMENTAZIONE ELETTRICA

380 volt – 50 Hz







Il fotoespositore Seedex è una macchina a tre funzioni per asciugare ed esporre cornici serigrafiche.



DESCRIZIONE E CARATTERISTICHE DELLA MACCHINA:

Struttura in acciaio verniciato

La macchina è dotata di un essiccatoio a cassetti situato nella parte inferiore della macchina, con una pressa pneumatica nella parte centrale, e una lampada alogena situata nella parte superiore.

La pressa pneumatica è disponibile in 2 versioni:

apertura manuale (modello TC) e

apertura automatica (modello TC-A);

Essiccatoio a 3 cassetti scorrevoli su cuscinetti per asciugare l’emulsione fotosensibile prima dell’esposizione,

Completo di sistema di protezione dai raggi UV costituito da un involucro rigido con telo frontale auto avvolgente e pannelli laterali scorrevoli per ispezione.

Il pannello di controllo è costituito da un computer digitale a 29 canali in grado di controllare e memorizzare i tempi di esposizione, i tempi di vuoto e la temperatura del forno di essiccazione e visualizzare il numero di ore di funzionamento del bulbo per monitorarne la durata.

Luce di compensazione dell’esposizione con fotocellula.

Sul pannello di controllo è installato un vacuometro che consente il controllo della pressione nel piano aspirante.

Il sistema di raffreddamento include la prevenzione del surriscaldamento dei componenti elettrici

Lampada alogena in metallo in 2 versioni: 2000/5000 W o 3500/7000 W



ALIMENTAZIONE ELETTRICA

400 V – 50 Hz (3 fasi + terra) – 10000 W, con possibili variazioni su richiesta



RICAMBI CONSIGLIATI

lampadina alogena 5000 o 7000 W a seconda dei modelli

tappetino in gomma con bordo sigillato dimensionato per la pressa pneumatica

CODE

NUMBER

PHOTOEXPOSER

TC

(MANUAL PNEUMATIC PRESS OPENING)

GLASS SIZE

CM.

USEFUL SIZE

CM.

OVERALL DIMENSION

CM.

AQSFOTTC1

PHOTOEXPOSER TC 1

90X110

70X95

150X130X260 H

AQSFOTTC2

PHOTOEXPOSER TC 2

123X153

100X135

190X165X260 H

AQSFOTTC3

PHOTOEXPOSER TC 3

143X173

120X155

210X180X260 H

AQSFOTTC4

PHOTOEXPOSER TC 4

160X200

140X180

235X195X260 H

AQSFOTTC5

PHOTOEXPOSER TC 5

140X220

120X200

258X178X300 H

CODE

NUMBER

PHOTOEXPOSER

TC-A

(AUTOMATIC PNEUMATIC PRESS OPENING)

GLASS SIZE

CM.

USEFUL SIZE

CM.

OVERALL DIMENSION

CM.

AQSFOTTCA1

PHOTOEXPOSER TC-A1

90X110

70X95

150X130X260 H

AQSFOTTCA2

PHOTOEXPOSER TC-A2

123X153

100X135

190X165X260 H

AQSFOTTCA3

PHOTOEXPOSER TC-A3

143X173

120X155

210X180X260 H

AQSFOTTCA4

PHOTOEXPOSER TC-A4

160X200

140X180

235X195X260 H

AQSFOTTCA5

PHOTOEXPOSER TC-A5

140X220

120X200

258X178X300 H





L’emulsionatrice Seedex è economica, ideale per telai di dimensioni più piccole per applicazioni di stampa universali.

La velocità regolabile a livello infinitesimale, il movimento estremamente del fluido del carrello di rivestimento e la possibilità di selezionare il numero di passaggi di rivestimento permettono un deposito della corretta quantità di emulsione.

L’emulsionatrice Seedex garantisce una perfetta riproducibilità della struttura dello strato di rivestimento con tolleranza di rivestimento +/- 1 micron.



DESCRIZIONE

Semplice da usare

Fornita con pannello touch screen completo

Velocità continua regolabile

Emulsione raccoglibile da uno o due lati

La CPU può memorizzare 50 diversi programmi personalizzati

La traversa può essere adattata semplicemente al formato del telaio richiesto

La macchina viene fornita montata e viene fornita con una coppia di vasche di verniciatura (lunghezza a piacere)



 DATI TECNICI:

Collegamento elettrico: 230 V – 50/60 Hz (altri voltaggi a richiesta)

Connessione pneumatica: 6 bar

Controllo compatto esente da manutenzione (SPS) con cambio della lingua del pannello touch screen premendo un pulsante



ACCESSORI:

supporto inferiore del telaio mobile

doppio rivestimento con un morsetto per telaio

doppio rivestimento con due morsetti per telaio.

CODE

NAME

MODEL

USEFUL SIZE CM

AQSPEM1515

AUTOMATIC COATING MACHINE

SP-B 1515

150X150

AQSPEM1520

AUTOMATIC COATING MACHINE

SP-B 1520

150X200

AQSPEM1525

AUTOMATIC COATING MACHINE

SP-B 1525

150X250
